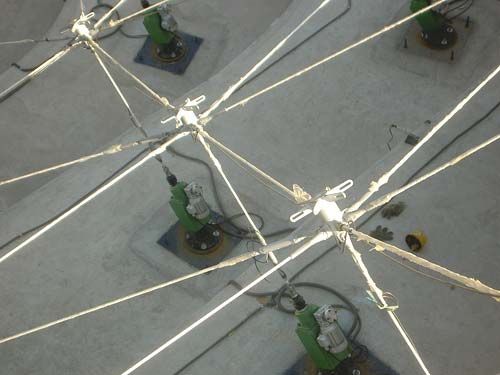

鋼絲繩索具主要是在制作采用鋁合金壓制技術(shù)，可較大的減輕工人的勞動強度，提高生產(chǎn)效率，并可節(jié)省鋼絲繩耗料10%以上，采用該項技術(shù)可使鋼絲繩索具的強度由手編和繩夾的70%提高到95%鋼絲繩破斷總和，從而受到人們的廣泛歡迎。

　　注意事項

　　1、使用強度1700N/mm2以下鋼絲繩。

　　2、安全系數(shù)根據(jù)工況確定，一般為4-6,使用環(huán)境溫度-40℃-150℃。

　　3、當(dāng)接頭嚴(yán)重擠傷、裂紋、變形、腐蝕、直徑縮小到d的95%時應(yīng)停止使用。

優(yōu)勢

　　1、加入索具套環(huán)、重型套環(huán)可延長鋼絲繩索具的使用壽命，使得配置更加合理。

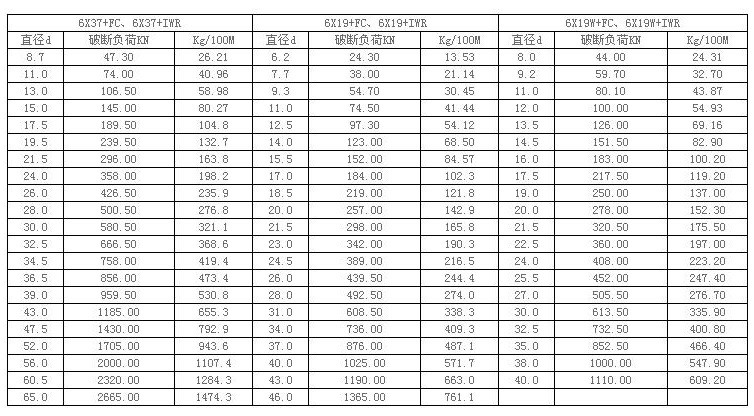

　　2、破斷負(fù)荷為纖維芯FC鋼絲破斷拉力總和，金屬芯IWR鋼絲破斷拉力總和≈纖維芯的1.08倍，鋼絲破斷拉力總和=鋼絲繩最小破斷拉力X1.283。

　　3、鋼絲繩強度按1670N/mm2，常用鋼絲繩強度有1570、1670、1770、1870、1960N/mm2，安全系數(shù)一般取6，靜態(tài)張拉的鋼絲繩安全系數(shù)可取3-4。
